打印預覽高精度水位溫度/電導率/鹽度傳感器高精度水位溫度/電導率/鹽度傳感器W-CTD-04
與 HOBO MX800 系列水記錄儀配合使用的電導率/溫度/深度傳感器 重要信息
需要HOBO MX801 或 MX802 數據記錄器、HOBOconnect 應用程序以及兼容的移動設備或 Windows 計算機。該應用程序的系統要求可以在我們的HOBOconnect 軟件頁面底部找到
概述
CTD 傳感器是一款可互換傳感器，可與 HOBO MX800 系列水記錄儀配合使用，測量電導率、溫度和水位。通過將此傳感器連接到 HOBO MX800 系列水記錄儀，記錄儀還可以計算比電導、鹽度和總溶解固體 (TDS)。

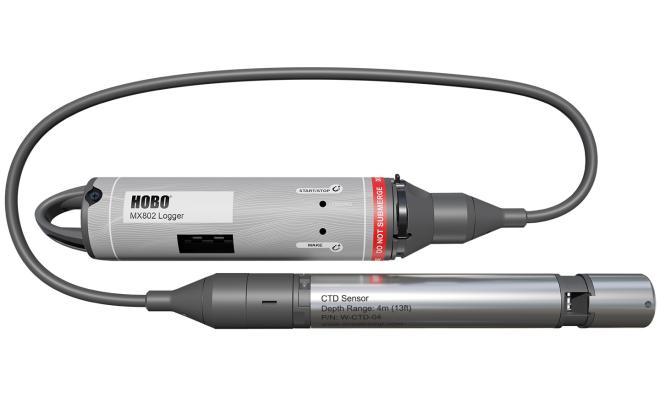

CTD 傳感器可以直接連接到完全潛水式 MX801 型號，或通過電纜連接到直讀 MX802 型號，無需將傳感器從水中拉出即可下載數據。
特征
4 電極電導率傳感器提供廣泛的測量范圍，用于監測淡水或鹽水
電導率傳感器位于中央，可最大限度地減少靜水井或防護罩的影響
耐用的陶瓷水位傳感器，位于傳感器尖端，用于精確測量淺水位
直接使用MX802獲取水位，無需后處理
1” 直徑，適用于狹窄井（井上方帶有連接MX802 的電纜）
溫度傳感器放置在傳感器尖端附近，可實現快速響應時間
經過特殊處理的不銹鋼可在鹽水中保存
規格
電導率測量
測量范圍
電導率和電導率：0 至 100,000 µS/cm
使用 PSS-78 測量鹽度：2 至 42 PSU
總溶解固體 (TDS)：0 至 100,000 mg/L
校準范圍
電導率：50 至 80,000 µS/cm
5°C 至 35°C
41° 至 95°F
準確性
電導率：+/-2% 或 15 µS/cm，以較大者為準
鹽度：讀數的 +/-2% 或 0.1 PSU，以較大者為準
解決
電導率：
0 至 1,000 µS/cm 范圍內為 0.1 µS/cm | 1 µS/cm，從 1,000 至 10,000 µS/cm | 10 µS/cm 從 10,000 至 100,000 µS/cm
鹽度：0.01 PSU
總溶解固體：0.1毫克/升
響應時間
穩定溫度下 1 秒至 90%
絕對壓力和水位測量 W-CTD-04
范圍
0 至 145 kPa（0 至 21 psia）；海平面處約 0 至 4 m（0 至 13 英尺）水深，或海拔 3,000 m（10,000 英尺）處約 0 至 7 m（0 至 23 英尺）水深
工廠校準范圍
69 至 145 kPa（10 至 21 psia），0° 至 40°C（32° 至 104°F）
爆破壓力
310 kPa (45 psia) 或 18 m (60 ft) 深度
水位精度*
典型誤差：±0.075% FS，0.3 厘米（0.01 英尺）水
最大誤差：：±0.15% FS，0.6 厘米（0.02 英尺）水
原始壓力精度**
±0.3% FS，最大誤差 0.43 kPa (0.063 psi)
解決
<0.014 kPa (0.002 psi), 0.14 厘米 (0.005 英尺) 水
壓力響應時間***
在穩定溫度下 <1 秒達到 90%
溫度測量（所有型號）
范圍
-20° 至 50°C（-40° 至 122°F），非結冰水
準確性
0° 至 50°C（32° 至 122°F）范圍內為 ±0.15°C (±0.27°F)
解決
25°C 時為 0.01°C（77°F 時為 0.018°F）
響應時間
3 分鐘至水中 90%（典型）
漂移
每年 <0.1°C (0.18°F)
傳感器
方面
直徑 2.5 厘米（1 英寸），長度 15 厘米（6 英寸）
重量
空氣中大約 xx g (xx oz)；鹽水中約 xx g (xx oz)
接液材料
鈍化 316 不銹鋼外殼，適用于鹽水、Viton 和 Buna-N O 形圈、PET 傳感器連接器
深度傳感器：陶瓷
電導率傳感器：PET，電極鍍鉑
注意：安裝傳感器時應使其不與其他金屬接觸
環境評級
IP68；防水至壓力傳感器爆破壓力等級
圖像
CE 合規標志
圖像
UKCA 合規標志
* 水位精度：具有準確的參考水位測量、已知的水密度和穩定的溫度環境。系統水位精度等于氣壓水位精度加上所選CTD傳感器水位精度之和。
** 原始壓力精度：絕對壓力傳感器精度包括所有傳感器漂移、溫度和滯后引起的誤差。
*** 溫度變化：在水中浸泡 20 分鐘，以實現壓力傳感器的完全溫度補償。由于溫度快速變化，可能會產生高達 0.5% 的額外誤差。
