特點
壓縮空氣系統版本2.0版
·易于安裝
·沒有移動部件
·數字顯示
·毫安和脈沖輸出
·不需要校準或設置
·一體式流量計
·可選RS-485輸出，用于組網

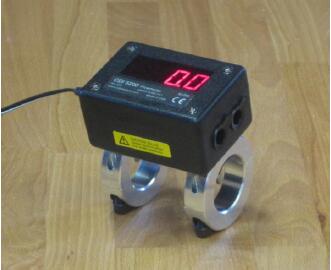

CDI 5200夾在管道上，兩個流量傳感探針通過3/16英寸投射到管道中。 鉆孔 它直接密封在管子上; 無需安裝切割或焊接。由于每個流量計都是針對特定尺寸的管道進行校準，數字顯示器直接指示流量，無需設置或調整。
該儀表通過保持一個探頭比另一個更溫暖，測量流量。它根據所需的熱量計算質量速度，然后根據管道面積計算流量。流量，以scfm為單位顯示在一個大的四位數顯示器上; 4-20mA輸出和脈沖輸出允許遠程顯示，累計和數據采集。
規格
流體：壓縮空氣和氮氣
運營壓力：最大200 psig。40鋼和L型銅;請咨詢CDI以獲得其他材料和高壓。
輸入功率：在18至24 Vdc時為250 mA
輸出電阻：最大400歐姆
暴露于測量流體的材料：不銹鋼，金，熱環氧和氟橡膠（密封）
戒指材質：鋁
顯示：四位LED顯示屏
響應時間：一秒到63％的最終價值
應用
CDI 5200設計用于壓縮空氣和氮氣。如果儀表將在低于15 psig的壓力下使用，請參閱CDI關于速度限制。空氣必須沒有油污，可能會污染探針的污垢和懸浮的水滴。 在壓縮空氣應用中，儀表應安裝在烘干機的下游。每個儀表都針對特定尺寸和類型的管道進行校準。 如果一個儀表將用于未列出的管道類型或尺寸，請參閱CDI關于特殊校準。
該儀表不能用于安全或生命支持應用。不應將其用作確定空氣壓縮機和相關設備所需能力的唯一手段。儀表不得在濕或危險場所使用。
安裝
鉆孔安裝儀表將會將一些金屬屑切割到管道中。在規劃停機時，請確保所有下游設備受過濾器保護，或采取其他預防措施，以確保刨花不會達到關鍵設備或以可能造成人身傷害的方式吹出。
為了獲得最佳的精度， CDI 5200應安裝至少20個直管直管上游和三個直徑下游。避免將任何可能會使流量變形或分流的物品（如部分關閉的閥門，調節器，過濾器或濕氣分離器）安裝在下游，兩個緊密間隔的肘部位于不同的平面上，長半徑彎頭或彎曲軟管。在任何這樣的物品和儀表之間允許至少30直徑的直管。選擇符合這些要求的位置，并從車間提供良好的可見性。如果不可能，請考慮使用下面討論的遠程顯示器。
要安裝儀表，首先要關閉儀表安裝管道的空氣供應，并允許壓力泄漏。將鉆孔導軌牢固地夾緊到管道上，將其定向，以便最佳的儀表可見性。鉆出兩個孔，并從管道外部清除任何產生的毛刺。確保管道的外側表面清潔平整。
一旦準備好管子，取出環的后半部分，將探針插入管道中的孔中，其中流動箭頭指向正確的方向，并重新組裝環。牢固且均勻地擰緊蓋螺絲，使得環的兩半之間的間隙在管的兩側大致相等。如果顯示器是顛倒的，請取下儀表的蓋子，旋轉180度，然后重新安裝。
MILLIAMP和脈沖輸出
儀表有一個孤立的，無動力的毫安輸出。儀表隨附一個跳線，用于為儀器的直流電源輸出電源供電。 通過跳線到位，儀表將輸出直流信號。
脈沖輸出是開放式收集器，指的是儀器接地。 對于需要接點閉合輸出的應用，應使用隔離脈沖輸出（CDI 5200-IPO）。它安裝在儀表內。
范圍和范圍
顯示屏以scfm，Nm3/min和Nm3/hr提供。每米出版的尺度范圍是其計量范圍;儀表將以更低和更低的流速在精度更低的情況下繼續運行。毫安輸出在零流量下從四毫安線性增加到預定流量的20毫安，當儀表啟動時顯示幾秒鐘。每個標準立方英尺的空氣脈沖輸出產生五個脈沖。
電源
每個儀表配備一個壁掛式直流電源，適用于110 V至230 V交流電源，6英尺（1.5 M）電纜和14英尺（4.2 M）延長電纜。提供美國，歐洲和英國商店的分支，如適用。儀表可以替代地硬連接到24伏直流電源。
配件
鉆指南
鉆頭導軌有助于鉆孔安裝儀表所需的孔;配有3/16英寸鉆頭和Allen扳手。
求和遠程顯示（CDI 5200-SRD）
可以將求和顯示器編程為以下三種模式中的任何一種：速率顯示（儀表上顯示的相同流量），累積使用情況和前一天的使用時間。它可以用作遠程讀數，用于儀表不容易看到的情況，或者作為監視隨時間的使用的方式。
三芯電纜（不包括）將儀表中的端子排連接到遠程顯示屏的端子排。儀表的插入式電源可以在儀表本身或重新安裝顯示器上連接。
