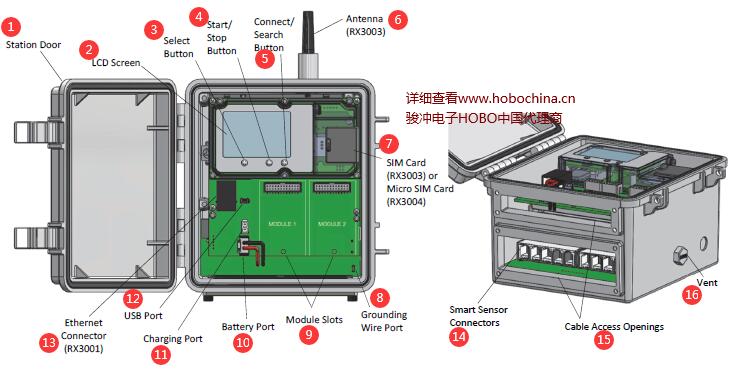

RX3000系列無線氣象站記錄儀外觀部件說明(RX3004,RX3003, RX3002, RX3001)

①站門:這是覆蓋液晶顯示器和電子設備的防護鉸鏈門。 HOBOlink注冊所需的站序列號和設備密鑰位于門的內部。
②LCD屏幕:該屏幕顯示有關系統,模塊和傳感器操作的詳細信息(請參閱LCD操作)。
③選擇按鈕:使用此按鈕可循環顯示有關智能傳感器和可選模塊的信息(請參閱LCD操作)。
④“開始/停止”按鈕:使用此按鈕可以開始和停止記錄或清除故障代碼(請參閱LCD操作)。
⑤連接/搜索按鈕:使用此按鈕可以連接到HOBOlink或搜索新的智能傳感器(請參閱LCD操作)。
⑥天線:這是RX3003型號中用于蜂窩通信的外部無線電天線。 RX3002和RX3004型號使用內置天線。
⑦SIM卡/ Micro SIM卡:RX3003型號中安裝了SIM卡或RX3004型號中安裝了微型SIM卡,以實現蜂窩通信。
⑧接地線端口:使用此端口連接接地線(請參閱部署和安裝站)。
⑨模塊插槽:這是兩個插槽,用于安裝可選的模擬傳感器,繼電器,水位傳感器或RXW Manager模塊(請參閱設置站)。
⑩電池端口:使用此端口插入內部電池電纜(請參閱設置站和電池信息)。
⑾充電端口:使用此端口插入交流適配器,太陽能電池板或外部電源,以使電池保持充電狀態(請參閱設置站和電池信息)。
⑿USB端口:根據需要,使用該端口通過USB電纜將工作站連接到計算機。
⒀以太網連接器:使用此端口連接RX3001型號的以太網RJ45電纜(請參閱設置工作站)。
⒁智能傳感器連接器:使用這些輸入插孔最多可連接10個智能傳感器(請參閱設置工作站)。該站最多可支持15個智能傳感器數據通道;一些智能傳感器具有多個數據通道。
⒂電纜通道開口:這是用于將電纜和電線連接到工作站的兩個開口(請參閱設置工作站)。在這些開口中安裝蓋板和橡膠電纜通道,以形成防風雨密封(請參閱部署和安裝站)。
⒃通風孔:該通風孔可以使站內壓力均衡,同時防止積水。請注意,站內壓力與外部氣壓不完全匹配。
因此,部署在殼體內的氣壓傳感器不能測量真實的大氣壓,除非它有自己的不受限制的通向外部的通風口。詳細關于產品使用和說明書聯系HOBO中國代理駿沖電子 客戶
