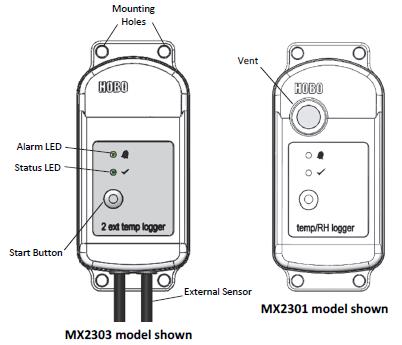

安裝孔
使用記錄儀頂部和底部的孔進行安裝（請參閱部署和安裝記錄儀）。
警報指示燈
當警報發生跳閘時，每4秒閃爍一次（除非顯示指示燈已按照配置記錄儀中的說明禁用）。如果記錄器的記錄速度超過4秒鐘，則當報警發生時，LED以記錄速率閃爍跳閘。
狀態指示燈
當記錄器正在記錄時，該指示燈每4秒閃爍一次（除非按照“配置記錄器”中的說明禁用“顯示指示燈”）。如果記錄器的記錄速度超過4秒，則LED以記錄速率閃爍。如果記錄器正在等待開始記錄，因為它被配置為啟動“按下按鈕”或延遲啟動，則每8秒閃爍一次。
開始按鈕
按此按鈕喚醒記錄器;警報和狀態LED將閃爍。一旦記錄儀清醒，按此按鈕將其移動到HOBOmobile的記錄儀列表頂部。按下此按鈕3秒鐘即可開始或停止記錄器配置為啟動或停止“按鈕按下”（請參閱配置記錄器）。當您按下按鈕開始或停止記錄時，兩個LED將閃爍四次。按下此按鈕10秒鐘以重設密碼（請參閱設定密碼）。
外部傳感器
這是連接到記錄儀底部的外部探頭，用于測量溫度或溫度/相對濕度。MX2302記錄儀有一個外部傳感器可以測量溫度和相對濕度，而MX2304記錄儀只有一個傳感器可以測量溫度。MX2303記錄器（如圖所示）有兩個外部溫度傳感器;左邊的傳感器是通道1和第一個溫度在HOBOmbile中顯示，右側傳感器是通道2，在HOBOmobile中是第二個。
通風口
RH傳感器位于通風口后面（僅限MX2301型號）。
