簡介

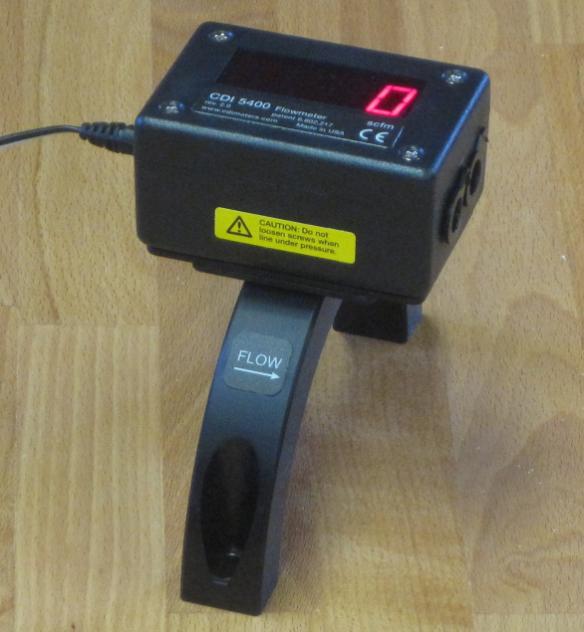

T-CDI-5400流量計主要用于壓縮空氣系統，它夾在管道上，兩個流量傳感探頭通過3/16英寸伸入管道,鉆孔。它直接密封到管道上;安裝時不需要切割或焊接。由于每個流量計都是針對特定尺寸的管道制造和校準的，數字顯示器直接顯示流量，無需設置或調整。
儀表通過保持一個探頭比另一個更溫?zé)醽頊y量流量。它根據所需熱量計算質量流速，然后根據管道面積計算流量。流量，單位為scfm，顯示在一個大的四位數顯示屏上;一個4-20毫安輸出和一個脈沖輸出允許遠程顯示，總計和數據收集。

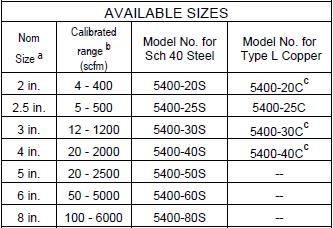

（a）儀表也可用于幾種尺寸的鋁管。 要計量較小的管道尺寸，請參閱我們的5200系列流量計。
（b）當流量超出規定范圍時，精度將會降低。 毫安刻度范圍不同。
（c）2“，3”和4“銅的流量計具有較小的校準范圍。
特點如下：
●易于安裝
●沒有運動部件
●數字顯示
●毫安和脈沖輸出
●不需要校準或設置
●完整的流量計在一個包裝中
●網絡可選RS-485輸出
●外殼旋轉以適應垂直或水平安裝
規格
準確性：百分之五的讀數加上百分之一的滿量程在40和120華氏度之間的空氣溫度
準確性，擴展范圍：在滿量程讀數的7％到校準范圍的150％，空氣溫度在華氏40到120度之間
流體：壓縮空氣和氮氣
運營壓力：Sch。最大200 psig。40鋼和L型銅低于3英寸;向CDI咨詢其他材料和更高的壓力。
輸入功率：在18到24 Vdc時為250 mA
輸出電阻：最大400歐姆
暴露于測量流體的材料：不銹鋼，金，熱環氧和氟橡膠（密封件）
戒指材質：鋁
顯示：四位LED顯示
響應時間：一秒到63％的最終價值
