T-CDI-5200和5400流量計安裝和啟動指南
1、米位置
•Sch最大壓力為200 psi。 40鋼和L型銅。
咨詢CDI有關其他應用程序。
•空氣必須沒有水滴。 將儀表放在烘干機下游。
否則，在除霧過濾器之后找到它。

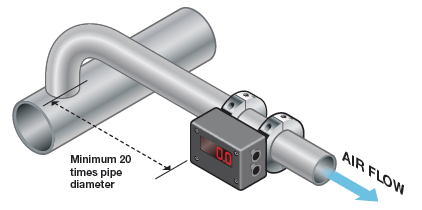

•在儀表上游提供至少20個直徑的直管，如果有，則為30
是任何可能扭曲或集中流量的下游。
•如果外殼暴露，則需要耐候性選項或6000系列
保濕
2、鉆孔
半環鉆指南 通用鉆孔指南帶帶夾
•空氣必須關閉。
•戴眼睛保護。
•刨花將進入管道; 確保它們不會在下游造成問題。
•定位鉆孔導軌，以獲得最佳的儀表可見度。

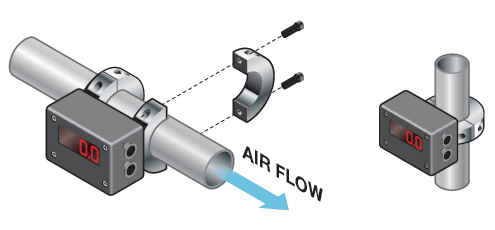

3、安裝儀表
•檢查流向。
•定向顯示以適應應用 - 適當時旋轉蓋子并顯示180度。
•請勿過緊螺絲。

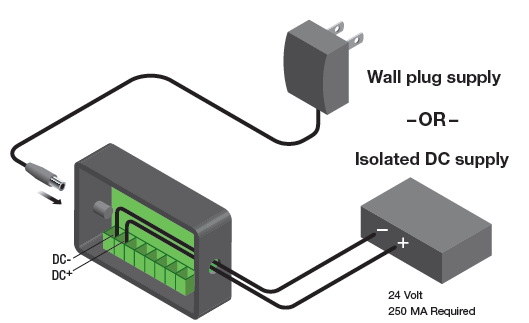

4、為電表供電

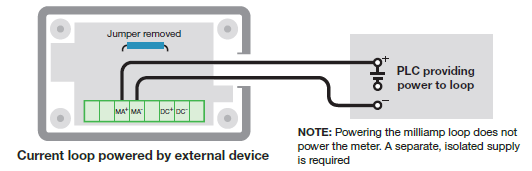

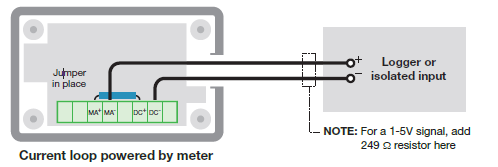

5、接線毫安輸出

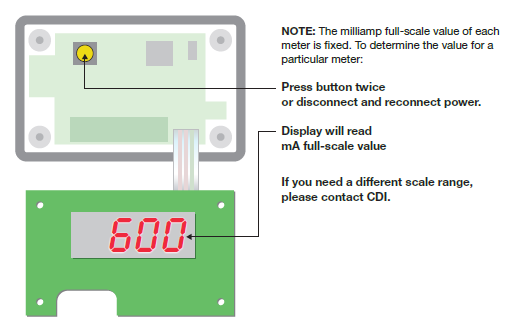

6、毫升縮放
