概觀
HOBOnode無線傳感器易于部署和移動。沒有電纜穿過作物或墻壁,您不受物理電纜長度限制的限制,并且從電纜損壞中失去測量的可能性較小。
優點
•集成太陽能充電 - 可以運行多年,而無需更換電池
•實時圖表
•發送到您的電子郵件帳戶或手機的警報(通過電子郵件)
•可導出數據以用于其他程序。
•您可以使用多個HOBOnode中繼器克服視線限制。
•研究級可靠性和準確性
•小尺寸使其特別容易部署
•寬工作范圍
用途
•作物和灌溉管理
•農業研究
•生態學
•溫室管理
•樓宇管理(室外溫度)
•景觀管理
標準
HOBOnode無線系統使用IEEE 802.15.4無線數據標準,在2.4 GHz ISM頻段,這是全球免費使用的。
組件
以下組件構成了HOBOnode無線系統:
•HOBOnode無線接收器(W-RCVR-USB)
•HOBOnode無線溫度傳感器(W-TMB)
•HOBOnode無線土壤水分傳感器(W-SMC)
•HOBOnode無線中繼器(W-REPEATER)
•HOBOnode Viewer Utility(免費下載)
HOBOnode溫度傳感器
HOBOnode溫度傳感器可用于空氣,土壤或水中。傳感器設計為在+ 50°C(+ 122°F)溫度下持續至少一年的水。如果傳感器不斷暴露在水中一年以上,最終會漂移。不建議在+ 50°C(+ 122°F)以上的溫度下使用,可能會顯著降低傳感器的使用壽命。HOBOnode土壤水分傳感器HOBOnode土壤水分傳感器測量土壤介電常數,以確定其體積含水量。水的介電常數遠遠高于空氣或土壤礦物質,這是水分含量的敏感度量。在運行期間,0到0.5m3/m3的值在物理上是可能的。
電池選項
HOBOnodes和HOBOnode中繼器隨附可再充電的堿性電池,由內部太陽能電池板充電。您也可以使用Onset提供的鋰電池來提高工作溫度范圍(低至-40 C)。鋰電池不能重新充電。
飾品
•鋰AAA - 2包(部件號HRB-LI-AAA)
•USB有源擴展電纜 - 16'(部件號CABLE-USB-EXT)
•2米Tri-pod套件(M-TPB-KIT)
•更換電池
•輻射屏蔽(RS3)(HOBOnode溫度傳感器可選)
操作理論
標準
用于HOBOnode無線系統的無線電技術是一個運行在2.4Ghz的802.15.4無線電光譜。這是一個ISM樂隊技術,在幾乎所有國家都有合法使用。這些選擇是使電池壽命最大化并最大限度地降低成本。
通信協議
HOBOnode無線系統使用基于時隙的通信協議。每個節點被分配一個
當HOBOnode接收器發現它的時候。所有HOBOnode傳感器都在進行測量
在一分鐘周期開始的同一時間,然后在其分配的時間內傳輸他們的數據
插槽。
網絡ID
因為在同一區域運行的HOBOnode網絡可能有更多的重要性
分配唯一的網絡ID,以便網絡可以和平共存。唯一的網絡ID由兩個元素組成。第一個元素是RF信道;第二個是唯一ID(任何數字0至4095)。
如果正在配置兩個HOBOnode網絡,最好選擇不同的頻道供他們使用。
雖然他們可以共享一個頻道,但是有潛在的干擾。新的HOBOnode和HOBOnode中繼器來自工廠,空白網絡ID。一旦設備鏈接到HOBOnode
接收器只會響應該HOBOnode接收器。如果你需要改變它,網絡ID可以從設備中清除。
包
在最簡單的交換中,HOBOnode直接連接到HOBOnode接收器。在這種情況下,HOBOnode將向Receiver發送一個數據包。HOBOnode接收器接收并驗證數據包有效性(唯一網絡ID,CRC等)向設備發送回復報文,并轉發報文HOBOnode Viewer(主機軟件)。為了可靠性目的,在兩者之間重試分組/應答交換節點4次。
遺失節點
當設備沒有成功進行4次連續的數據包/應答交換時,設備就會丟失。默認情況下,HOBOnode Receiver將每小時自動搜索一次丟失的節點。
發送命令
發送到設備的命令必須在分組/應答交換中生成的應答報文中攜帶。 這意味著一個命令只能在每分鐘內通過HOBOnode Repeater在網絡中移動一跳。 因此,到網絡中4跳的設備的命令可能需要4分鐘才能到達設備。 主要命令是開始手動搜索,停止手動搜索和自動搜索。
HOBOnode Viewer實用程序系統要求
操作系統
•Windows XP SP2或SP3
•Windows Vista
•Microsoft .NET 3.5
最低硬件
•Pentium3 CPU 2Ghz或更高
•1 GB或更大的RAM
•100兆字節的可用磁盤空間
• USB端口
•報警直接上網
拓撲

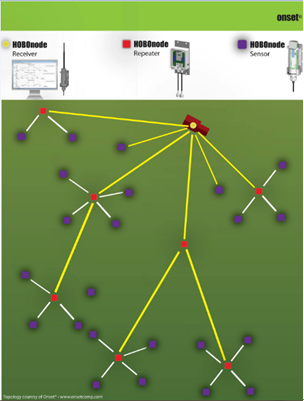

下圖顯示了HOBOnode無線系統的示例部署。

HOBOnode查看器

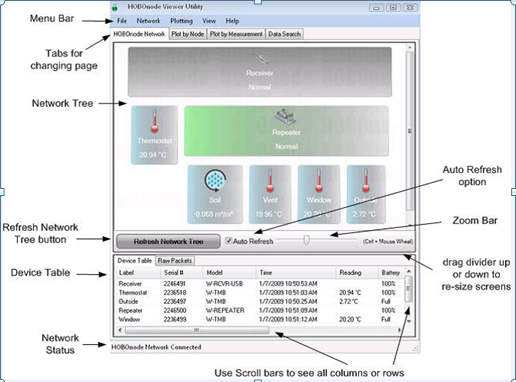

下圖顯示了HOBOnode Viewer主窗口。有關Windows和功能的更多詳細信息,請參閱HOBOnode Viewer參考。
