查看餅圖
HOBOware Pro中提供了餅圖，用于繪制狀態系列，例如來自UX90數據記錄器的餅圖。除了默認折線圖外，還提供了用于查看，保存和打印的數據的圖形表示。這對UX90占用/光數據記錄器（UX90-005x / -006x）特別有用，因為它允許您在以下情況下快速比較：
燈亮了，房間沒有空
燈亮了，房間沒有空
燈關了，房間被占領
燈光熄滅，房間空置
要查看餅圖：
從具有狀態系列的記錄器中打開文件，并繪制要在餅圖中查看的狀態系列和派生系列（如適用）。請注意，如果您打開的文件可以在餅圖中繪制，餅圖設置窗口中將顯示餅圖圖標。

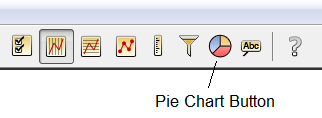

單擊工具欄上的餅圖按鈕。

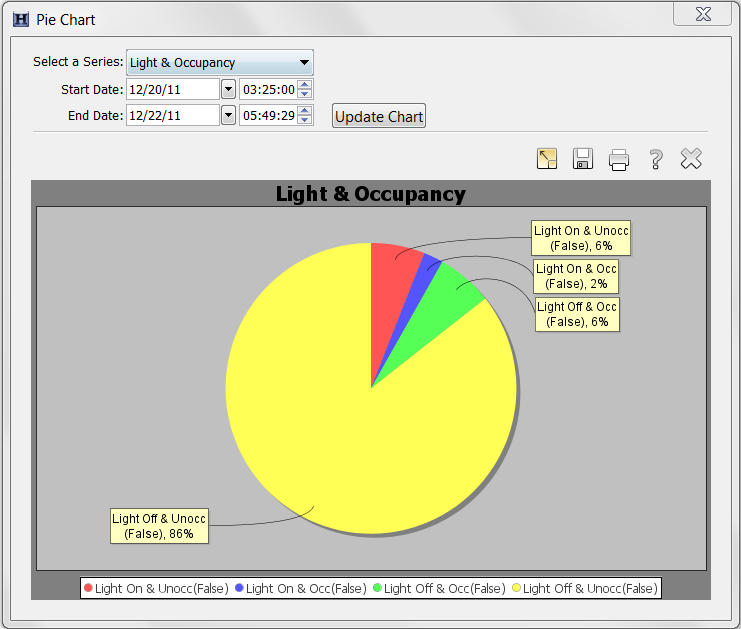

基于所選系列繪制餅圖。在此示例中，光和占用率在餅圖中繪制。圖表底部的圖例表示餅圖的每個片段代表的系列。黃色框中顯示了每個餅圖楔的百分比。
要更改用于生成餅圖的系列，請單擊“選擇系列”下拉箭頭，然后單擊更新圖表按鈕。
要更改用于創建餅圖的時間范圍，請根據需要更改開始和結束日期/時間，然后單擊更新圖表按鈕。
要重置餅圖以使用當前所選系列的開始和結束日期/時間，請單擊重置/以全尺寸顯示按鈕。
要將餅圖保存為圖像（.png文件），請單擊保存按鈕。
要打印餅圖，請單擊打印按鈕。
完成查看餅圖后，單擊關閉按鈕。
筆記：
僅當繪制一個或多個狀態系列時，才會啟用工具欄上的餅圖按鈕。如果已繪制數據，并且餅圖圖表按鈕未按預期啟用，請關閉繪圖。重新打開文件，并確保從“繪圖設置”窗口中選擇狀態系列。請注意，如果傳感器通道配置為運行時而不是狀態，則餅圖將不可用。
如果合并數據文件，如果合并系列之間的時間重疊，餅圖可能無法正常工作。如果您無法查看合并文件的餅圖，請嘗試返回到原始的單獨文件以查看每個文件中的各個餅圖。
如果您使用具有兩個系列（例如“燈光”和“占用”）的繪圖，并裁剪其中一個系列，則餅圖數據的時間范圍將限制為兩個系列中較短的一個。
如果將新的狀態系列粘貼到繪圖中，它也將從“選擇系列”下拉列表中可用。您將需要選擇系列以在餅圖中查看它;它不會自動顯示。
