◆專利技術，系統使用雙重防水和防振設計，確保系統可長期使用。
◆即使在惡劣的環境條件下，系統也可很好的完成測量工作。
◆可接多個傳感器�？蓽y：空氣溫、濕度，降雨量，大氣壓力，光合有效輻射，太陽總輻射，土壤濕度，葉片濕度，
風向，風速等參數。
◆系統采用外接太陽能板或大電池供電或交流電源供電，低耗電量設計。
◆數據采集器內存512KB，可存儲500000個數據。
◆高速USB接口，系統設定和下載數據方便迅速。
◆系統采用智能型傳感器，無需復雜的接線、編程及標定等過程，即插即用
◆傳感器符合WMO或AASC標準。
◆防潮和防雷設計，安全性更高
◆系統用途廣泛，適合進行小氣候的監測，系統支架可選2米或3米。
二、系統組成：
數據采集器：15個數據通道，支持第三方傳感器
傳感器：多種智能傳感器可選(更多HOBO傳感器)
供電系統：太陽能或交流供電
支架及附件：2米或3米支架系列
操作軟件：系統設置，下載數據等
三、基本技術指標： 1、數據采集器：
|
|
|
|
|
|
|
互聯網查看數據 |
√ |
√ |
√ |
× |
|
雙防護外殼 |
√ |
√ |
√ |
× |
|
可選太陽能板或交流電供電 |
√ |
√ |
√ |
√ |
|
可選模擬信號輸入 |
√ |
√ |
√ |
√ |
|
兼容智能傳感器 |
√ |
√ |
√ |
√ |
|
輸入接口數量 |
標準5個，可擴展到10個 |
標準5個，可擴展到10個 |
標準5個，可擴展到10個 |
標準5個，可擴展到10個 |
|
USB通訊接口 |
√ |
√ |
√ |
√ |
|
內部電池壽命
（可充電） |
30天（1小時傳輸間隔） |
30天（1小時傳輸間隔） |
30天（1小時傳輸間隔） |
6個月（典型） |
|
數據存儲量 |
官方服務器（30M） |
官方服務器（30M） |
官方服務器（30M） |
50萬 |
U30-NRC數據采集器:（根據需求選擇主數據采集器）
5個插口，可擴展到10個；
數據通道共15個
可選2個模擬通道，分辨率12位，輸入0-20mA或0-20V DC/供電保證12V DC，最大50mA，用戶自定義預熱時間5毫秒-2分鐘
內存：512KB
雙重防水防振設計；
高速USB接口；
正常操作：-40-60°C；可擴展到：-40-60°C；
采集間隔：1秒-18小時，可自定義
電池類型：4V 4.5AH或10AH可充電電池，常溫工作（25°C）理論上壽命3-5年（長期低溫或高溫工作可能會縮短1~2年）
2、傳感器技術指標：
|
量程 |
0到0.570 m ³ /m ³ |
操作環境 |
-40° 到 +50°C |
|
精度 |
±3% |
鏈長可利用 |
5米 |
|
分辨率 |
0.04% |
探頭尺寸 |
160mm×32mm×2mm |
|
占用通道數 |
1個 |
重量 |
190g |
|
量程 |
-40° 到 +75°C |
漂移 |
每年<±0.1°C |
|
精度 |
±0.2°（0-50°C） |
反應時間 |
<2.5分鐘 |
|
分辨率 |
0.03°（0-50°C） |
探頭尺寸 |
7mm×38mm |
|
占用通道數 |
1個 |
重量 |
100g(視不同的電纜長度) |
|
電纜長度 |
可選2米、6米、17米 |
探頭外殼 |
不銹鋼 |
|

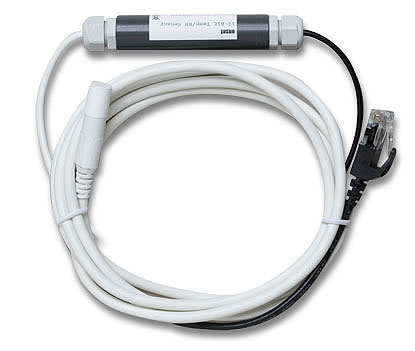

量程 |
溫度：-40° 到 +75°C
RH：0-100％
（-405° 到 +75°C） |
漂移 |
溫度每年<±0.1°C
濕度每年±1％（濕度可返回廠商標定） |
|
精度 |
溫度：±0.2°（+25°C）
RH：±2.5％ |
反應時間 |
溫度5分鐘
濕度10分鐘 |
|
分辨率 |
溫度；0.02°C（+25°C）
RH：0.1％（+25°C） |
探頭尺寸 |
1.0 cm x 3.5 cm
|
|
占用通道數
|
2個 |
重量 |
110g(視不同的電纜長度) |
|
電纜長度 |
可選2米、8米 |
外殼 |
PVC 電纜外殼，苯聚乙烯保護蓋 |
|
原理 |
翻斗式，不銹鋼軸承 |
工作環境 |
0° 到 +50°C |
|
分辨率 |
可選0.2mm |
校準精度 |
±1.0% |
|
量程 |
每小時10cm |
校準 |
年度校準，需返回到工廠校準 |
|
外殼材質 |
鋁殼 |
尺寸 |
高22.8cm×直徑15.4cm；154mm篩孔 |
|
重量 |
1kg |
電纜長度 |
可選2m、6m |
|
占用通道數 |
1個 |
|
|
|

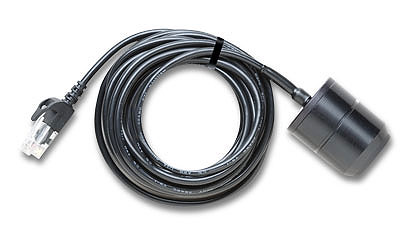

量程 |
0 to 2500 umol/m2/sec |
工作環境 |
-40° 到 +75°C |
|
精度 |
±5 umol/m2/sec |
漂移 |
每年<±2% |
|
分辨率 |
2.5 umol/m2/sec |
探頭尺寸 |
高4.1cm×3.2.4cm直徑 |
|
占用通道數 |
1個 |
重量 |
120g |
|
電纜長度 |
3米 |
光譜范圍 |
400到700nm |
|
量程 |
0到1280 W/m2 |
工作環境 |
-40° 到 +75°C |
|
精度 |
±10 W/m2 或 ±5% |
漂移 |
每年<±2% |
|
分辨率 |
1.25 W/m2 |
探頭尺寸 |
高4.1cm×直徑3.2cm |
|
占用通道數 |
1個 |
重量 |
120g |
|
電纜長度 |
3米 |
光譜范圍 |
300-1100nm |
|
量程 |
660mb到1070mb |
操作環境 |
-10° 到 +60°C |
|
精度 |
±1.5mbar(+25°C) |
漂移 |
每年±0.6mb |
|
分辨率 |
0.1 mbar |
探頭尺寸 |
4.5cm×4.8cm×1.6cm |
|
占用通道數 |
1個 |
重量 |
30g |
|
電纜長度 |
10cm |
占用通道 |
1 |

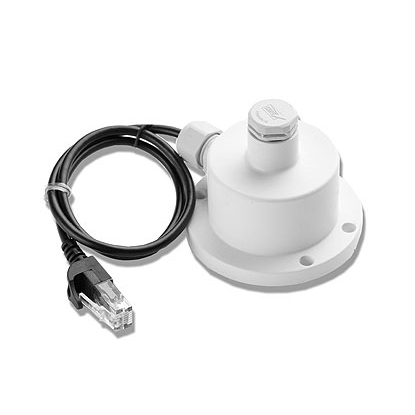

防水型氣壓傳感器:氣壓便攜式傳感器 S-BPB-CM50
|
量程 |
660mb到1070mb |
操作環境 |
-40° 到 +70°C |
|
精度 |
±3mbar(+25°C) |
漂移 |
每年±1mb |
|
分辨率 |
0.1 mbar |
探頭尺寸 |
高5.1cm×直徑6.4cm |
|
占用通道數 |
1個 |
重量 |
96g |
|
電纜長度 |
50cm |
|
|

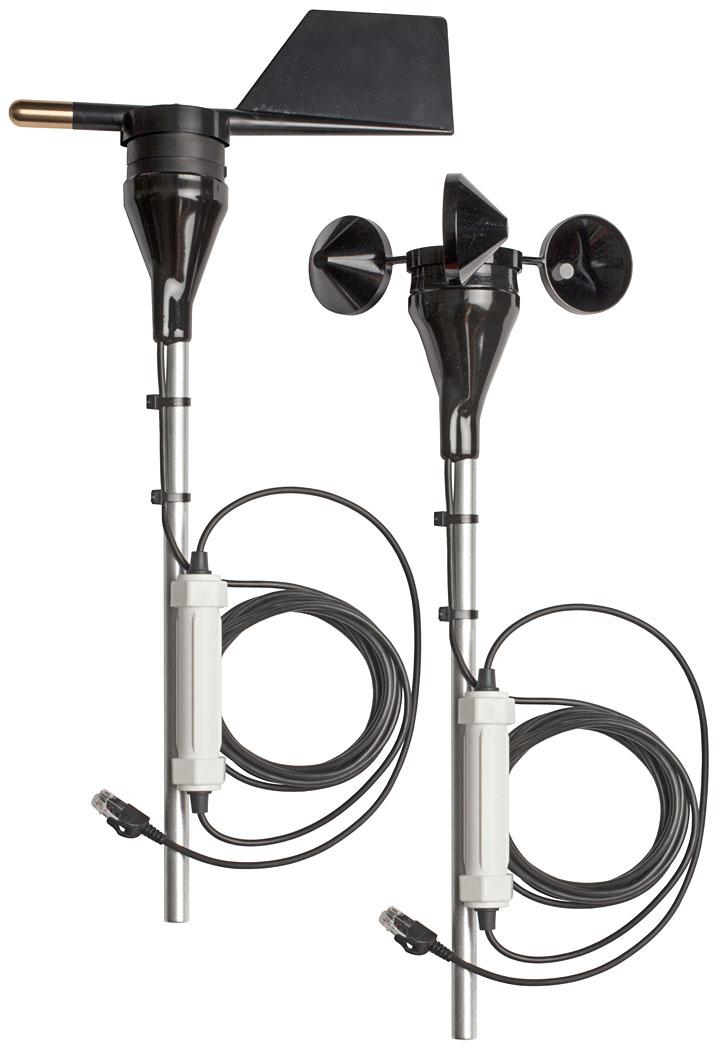

| 規格 |
風速（S - WSB - M003） |
風向（S WDA - M003） |
| 測量范圍 |
0至76米/秒（0到100英里，） |
0至355度，5度死區 |
| 最大承受風速 |
76米/秒（120英里每小時） |
60米/秒（134英里每小時） |
| 測量精度 |
± 1.1 m/s (2.4 mph) or
± 4% |
± 5度 |
| 分辨率 |
0.5米/秒（0.85英里每小時） |
1.4 degrees 1.4度 |
| 啟動閾值 |
1.0 m/s (2.2 mph) 1.0米/秒（2.2英里每小時） |
1.0 m/s (2.2 mph) 1.0米/秒（2.2英里每小時） |
| 測量的定義 |
世界杯革命積累的記錄間隔時間為每三秒鐘。 風速是整個記錄時間間隔的平均時速。陣風速度是最高的三秒鐘的記錄間隔期間錄得的風。 |
風向的單位矢量組件記錄間隔時間累計每三秒鐘。 平均方向是從這些平均計算。 |
| 工作溫度范圍 |
-40 ° C至+75 ° C（-40 ° F至167 ° F） |
-40 ° C至+70 ° C（-40 ° F至+158 ° F） |
| 環境條件 |
防水 |
防水 |
| 使用壽命 |
大于5年 常規 |
常規的4至6年，這取決于環境條件 |
| 房屋 |
三杯聚碳酸酯風速計：改性聚四氟乙烯®軸承和硬化鈹軸與冰脫落設計 |
注塑住房和風向標，靜電消散基地，無鉛硅青銅鼻子，和鋁安裝桿。 |
| 軸承型號 |
改性聚四氟乙烯®軸承 |
兩個屏蔽不銹鋼球軸承 |
| 轉彎半徑 |
9.5厘米（3.75英寸） |
約13.5厘米（5.25英寸） |
| 尺寸 |
41 × 16厘米（16 × 6.5英寸），包括安裝桿1.27厘米（0.5英寸）直徑5.5厘米（2.1英寸）滴水懸 |
46 × 20厘米（18 × 8.5），其中包括1.27厘米（0.5英寸），2.5毫米直徑的安裝桿（0.1）滴水懸 |
| 重量 |
約700克（1.5磅） |
約370克（13盎司） |
| 數據通道數 |
2 2 |
1 1 |
| 測量平均選項 |
No無 |
自動平均（見測量的定義） |
| 電纜長度可 |
3.5米（11.5英尺） |
3.5米（11.5英尺） |
| 智能傳感器網絡的電纜長度 |
0.5米（1.6英尺） |
0.5米（1.6英尺） |
| CE認證 |
CE標志標識本產品符合在歐洲聯盟（歐盟）的所有相關指令 |
CE標志標識本產品符合在歐洲聯盟（歐盟）的所有相關指令 |
| 型號 |
S-WSB-M003 |
S-WDA-M003 |
|
量程 |
0（干）到100%（濕） |
操作環境 |
-40° 到 +70°C |
|
重復性 |
5% |
分辨率 |
0.59% |
|
穩定性 |
每年<±5% |
電纜長度 |
3米 |
|
占用通道數 |
1 |
重量 |
127g |

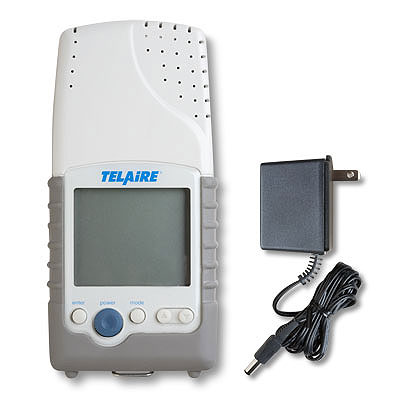

CO2傳感器:Telaire 7001 二氧化碳傳感器 TEL-7001
|
量程 |
0-4000ppm |
分辨率 |
±1ppm |
|
精度 |
5％ |
響應時間 |
<60秒 |
|
供電 |
6V DC電源或4xAA電池（電池自備） |
占用通道數 |
1 |
|
4-20mA輸入適配器 |
0-5V DC輸入適配器 |
|
量程 |
4-20mA |
量程 |
0-5V DC |
|
精度 |
±40 µA;讀數±0.3% |
精度 |
±10 mA;讀數±0.3% |
|
分辨率 |
±4.39µA |
分辨率 |
±1.221 mv |
|
輸入阻抗 |
124 ohms |
輸入阻抗 |
1 Megohms |
|
工作環境 |
-40° 到 +75°C |
工作環境 |
-40° 到 +75°C |
|
占用通道數 |
1個 |
3、軟件：HOBOware HOBO應用軟件
HOBO記錄儀軟件BHW-LITE-CD 和 HOBO數據分析應用軟件ware Pro 區別
|
|
用途：用軟件來啟動、設置數據采集器的工作，下載數據并處理，數據可導出為EXCEL、文本等格式文件。 |
4、安裝附件
|
附件名稱 |
說明 |
|
防輻射罩 |
用來保證傳感器的測量精度；可用來安裝溫濕度傳感器或溫度傳感器 |
|
半橫臂支架 |
用來安裝風速風向傳感器，橫臂長48.7cm |
|
全橫臂支架 |
用來安裝風速風向傳感器，橫臂長91.4cm |
|
輻射傳感器橫臂 |
用來安裝輻射傳感器 |
|
輻射傳感器水平儀 |
用來確定輻射傳感器是否處于水平 |
| 5米傳感器延長線 |
延長傳感器 |
|
10米傳感器延長線 |
延長傳感器 |
|
25米傳感器延長線 |
延長傳感器 |
|
1轉2通訊適配器 |
將數據采集器的一個插口分為二個 |
|
3米支架套件 |
包括：3米三腳支架、接地銅桿、鋼鎖纜線、1/2打樁附件、支架水平儀 |
|
2米支架套件 |
包括：2米三腳支架、接地銅桿、鋼鎖纜線、1/2打樁附件、1/4打樁附件、支架水平儀 |
|
3米三腳支架 |
風力載荷：120mph；最大坡度：13度；材質：鍍鋅的鋼管； |
|
2米三腳支架 |
風力載荷：120mph；材質：鍍鋅的鋼管； |
|
鋼鎖纜線 |
用來固定支架和桅桿；纜線長度12.7m； |
|
1/2打樁附件 |
尺寸1.3×61cm |
|
1/4打樁附件 |
尺寸0.64×38cm |
|
接地銅桿 |
鋼桿尺寸：1.2m×1.6cm； |
|
3米桅桿 |
單獨安裝雨量桶 |
|
1.5米桅桿 |
單獨安裝雨量桶 |
|
桅桿水平儀 |
用來確定支架的水平1.2m×1.6cm； |
|
3米桅桿 |
單獨安裝雨量桶 |
|
1.5米桅桿 |
單獨安裝雨量桶 |
|
桅桿水平儀 |
用來確定支架的水平 | |
